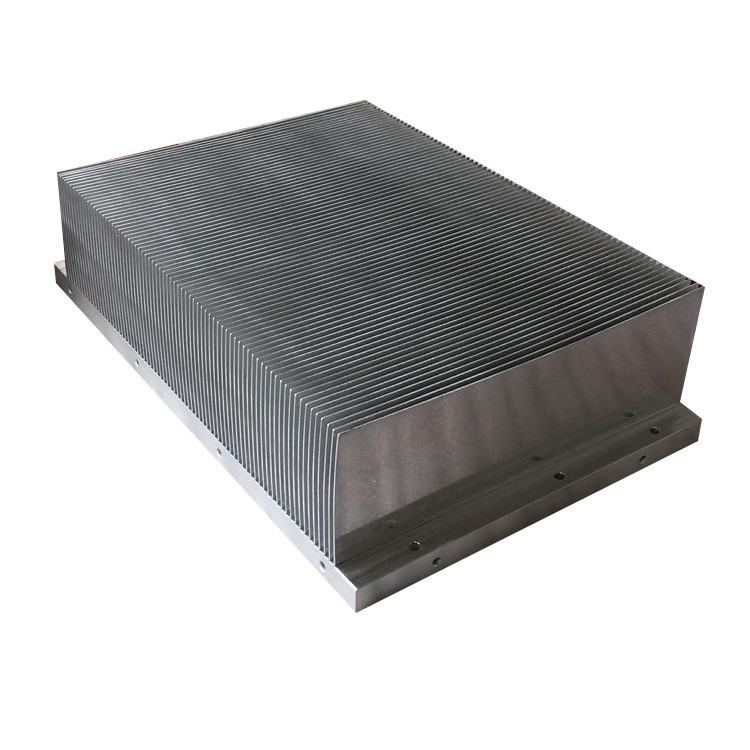

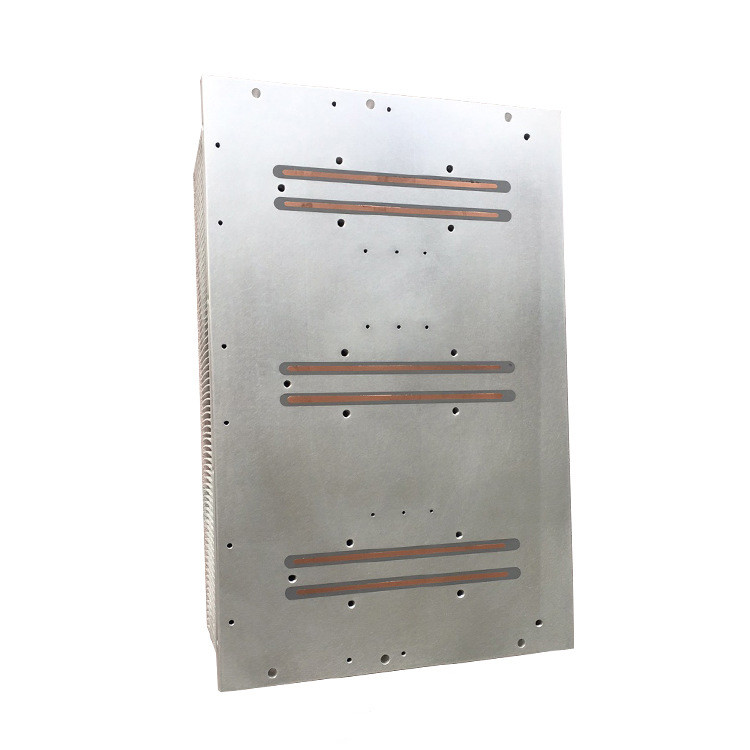

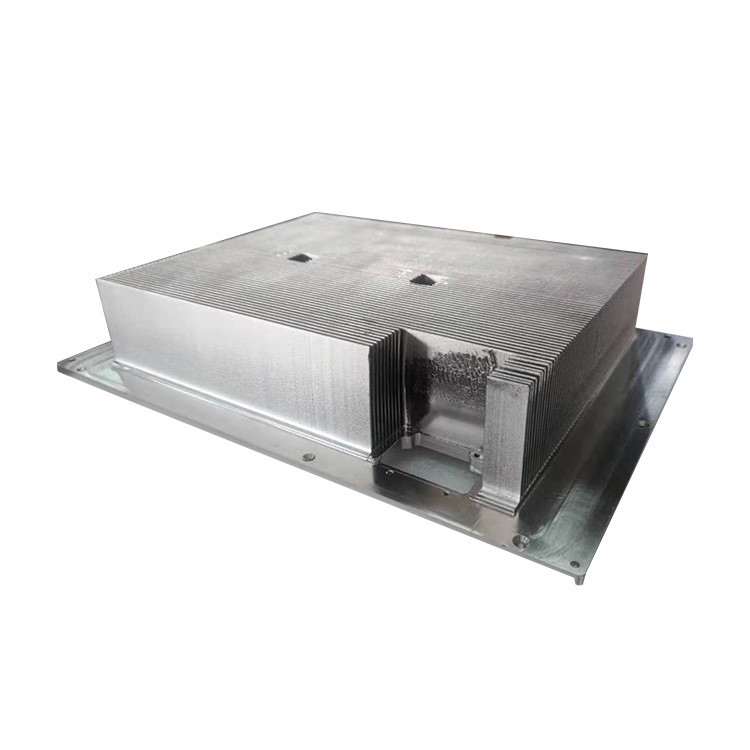

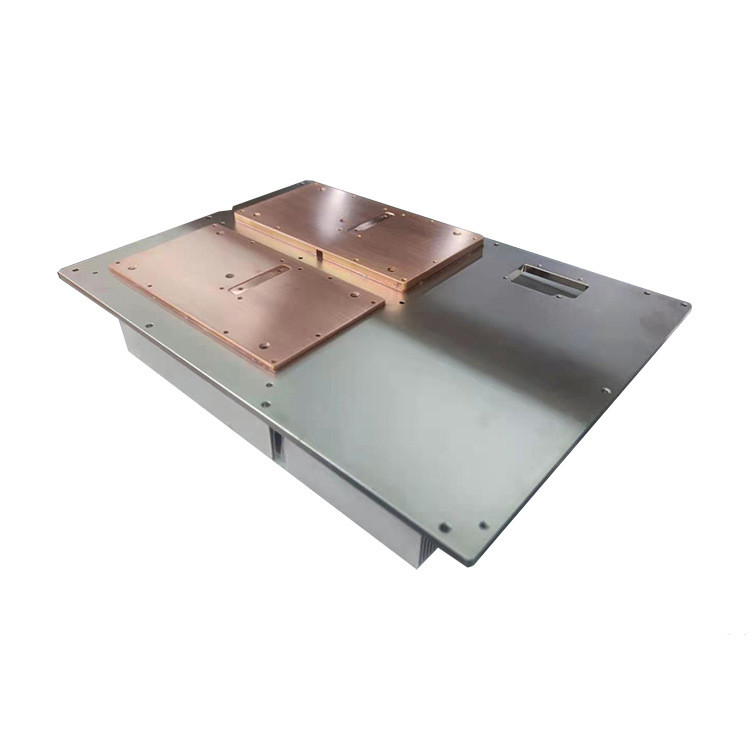

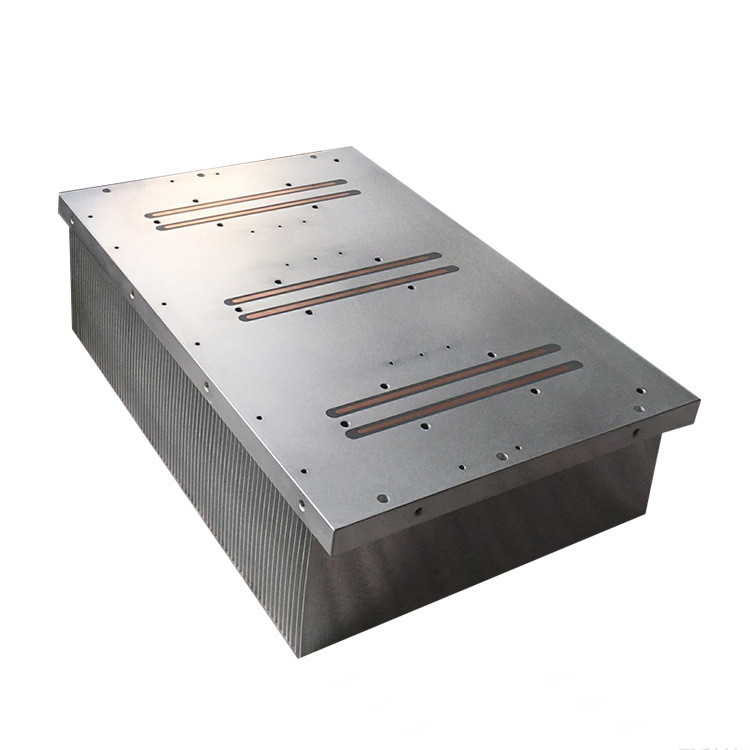

Kundengebundene Servicequalitäts-Beschreibung von Aluminum1060 spaltete Flossen-Kühlkörper mit Wärmerohr

Beschreibung des kupfernen gespalteten Flossen-Kühlkörpers

Gespaltete Aluminiumkühlkörper bieten die maximale Wärmeableitung in den Anwendungen an, die hohen Luftstrom und kleinen Raum haben. Die Wärmeleitfähigkeit des Aluminiums (~226 W/m-K) ist die höchste unter allen Handelsmetallen und spaltende Technologie lässt die Kühlkörper sehr dünne Flossen, hohes Längenverhältnis und hohe Flossendichte haben. Weil die Flossen ein wesentlicher Bestandteil der Basis sind, liefern gespaltete Aluminiumkühlkörper die bestmögliche Wärmeleitfähigkeit zwischen den Flossen und der Basis. Wenn sie zu den spezifischen Anwendungen optimiert werden, bieten gespaltete Aluminiumkühlkörper hervorragende Leistung über allen anderen thermischen Lösungen innerhalb des kleinen Raumes an. In einigen Anwendungen ist die spaltende Technologie auch die kosteneffektivste und zuverlässigste Methode des Produzierens von Kühlkörpern, die hohe thermische Nachfragen befriedigen.

Spezifikation des gespalteten Kühlkörpers

Entwurfs-Richtlinien

1. Material: Kupfer (C11000) oder Aluminium (6063/1060)
2. Maximale Breite: unbegrenzt
3. Maximale Flossenlänge: 500 Millimeter (″ 20)
4. Maximale Flossenhöhe: 100 Millimeter (4")
5. Empfohlene Flossenhöhe: <50 mm="">
6. Empfohlene Stärke für Aluminiumflossen: 0.2-1.2 Millimeter (0.008-0.047")
7. Empfohlene Stärke für kupferne Flossen: 0.1-0.6 Millimeter (0.004-0.024")
8. Minimaler Flossenabstand (Abstand): 0,1 Millimeter (0.004")
9. Maximaler Flossenabstand (Abstand): 8,0 Millimeter (0.31")

Wie wird ein gespalteter Kühlkörper hergestellt?

Ein gespalteter Kühlkörper wird unter Verwendung einer spaltenden Maschine, die ein Blatt benutzt, um Material in den dünnen Scheiben zu schneiden, und die gespaltete Flosse dann hochzudrücken hergestellt. Für eine Kühlkörperanwendung ist die Fertigung von ultra dünnen Flossen möglich, und wir haben die Flossen produziert, die so dünn sind wie .008". Der Prozess erlaubt hohe Längenverhältnisse, die größere Fläche für maximale Wärmeableitung zur Verfügung stellen. Wir verwenden gewöhnlich diesen Prozess für kupferne gespaltete Kühlkörper, jedoch Aluminiumspalten sind möglich. Da dieses sehr einfach zu gründen ist, gewöhnlich gibt es minimale gegründete Gebühren, die schnelle Erstausführung von neuen Entwürfen zulassen. Es ist möglich, zusätzliche Eigenschaften maschinell zu bearbeiten, nachdem der spaltende Prozess abgeschlossen worden ist, aber erfordert eine Erfahrung, Drücke auf dem Kühlkörper zu vermeiden.

Eigenschaft des Aluminiumkühlkörpers

Der spaltende Prozess ermöglicht hoher Flossendichte und dünnen Flossenkühlkörpergeometrie für optimale thermische Leistung. Indem sie als viel FlossenFläche in ein gegebenes Volumen verpacken, haben gespaltete Flossenkühlkörper größere Wärmeübertragung als andere Einzelstückbaukühlkörper wie verdrängte Aluminiumkühlkörper. Verglichen mit verdrängtem Aluminium, beruht gespaltete Flossenkühlkörperherstellung nicht auf teurer Werkzeugausstattung und stellt größere Entwurfsflexibilität und schnellere Erstausführung zur Verfügung. Stattdessen wird jede Flosse separat unter Verwendung des gleichen Werkzeugs geschnitten, das niedrigere Werkzeugkosten zulässt. Dieses ermöglicht Fodor-Technologie, gespaltete Flossenkomponenten für Ihr Produkt völlig besonders anzufertigen, das auch Flüssigkeitskühlungsanwendungen einschließt.

Der spaltende Prozess

Gespaltete Kühlkörper werden hergestellt, indem man Flossen von einer Stange des festen Kupfers oder des Aluminiums, unter Verwendung eines scharfen und genau kontrollierten Blattwerkzeugs abzieht. Das Werkzeug rasiert eine kleine Stärke des Materials, hebt sie an und verbiegt sie vertikal, um die Flosse zu bilden. Der abschließende Kühlkörper kann unter Verwendung der normalen Herstellungstechniken, wie CNC-maschinelle Bearbeitung maschinell bearbeitet werden. Gespaltete Kühlkörper erfordern minimale Werkzeugkosten, die es eine kosteneffektive Lösung macht. Gespaltete Kühlkörper können mit eingebetteten Wärmerohren auch besonders angefertigt werden, um Leistung weiter zu verbessern.

Anwendung des Aluminiumkühlkörpers

Gespaltete kupferne Kühlkörper liefern maximale Wärmeableitung in den Anwendungen mit begrenztem Raum und hohen Stufen von Belüftung. Sie sind eine kosteneffektive Lösung, wenn sie die niedrigen Werkzeugkosten und die optimierte Flossenbetrachten, Fläche.

Gespaltete Flossenkühlkörper werden allgemein in den folgenden Anwendungen gefunden:

1. Computer und elektronische Bauelemente
2. Telekommunikationsgerät
3. Industrielle Ausrüstung und Komponenten
4. Beleuchten von Lampen und von Haushaltsgerätindustrie
5. Automobilkomponenten

Gespaltete Kühlkörper können aus Aluminium oder Kupfer konstruiert werden, zulassend die vollen, einteiligen kupfernen Lösungen für das Hochleistungsabkühlen. Fodors sind kupferne gespaltete Flossenstandardkühlkörper mit Shurlock-Stiftzubehören für zuverlässige Montage und einfache Versammlung verfügbar.

Für das schnelles thermisches Modellieren und Vergleich des mehrfachen Kühlkörperbaus versuchen Sie bitte, mit uns in Verbindung zu treten, wir kann den freien Entwurf anbieten.
