Servicequalitäts-Beschreibung kupferne hohe des gespalteten Flossen-Kühlkörpers der Flossen-1100

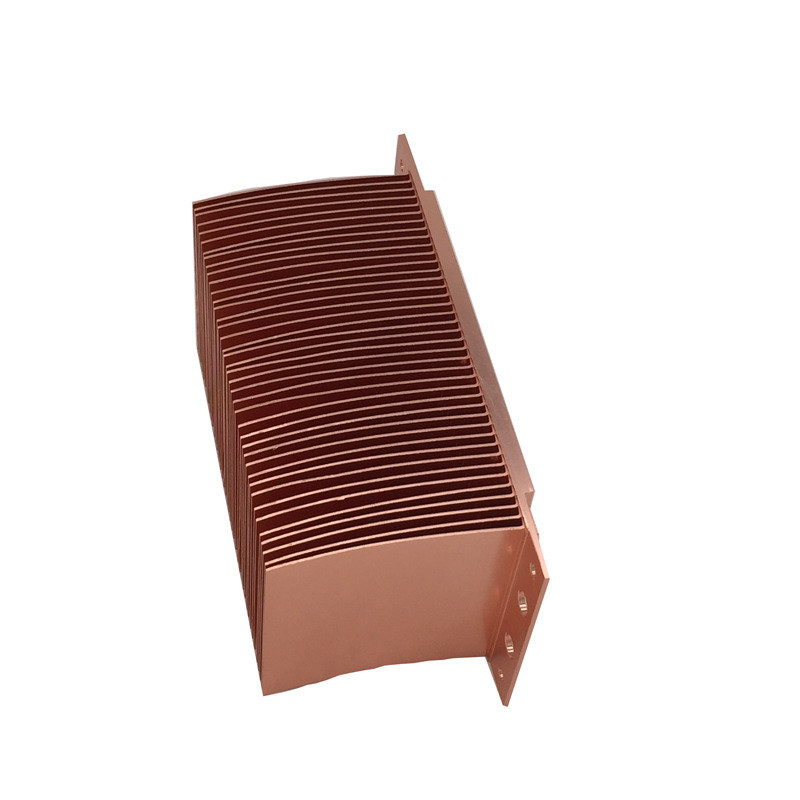

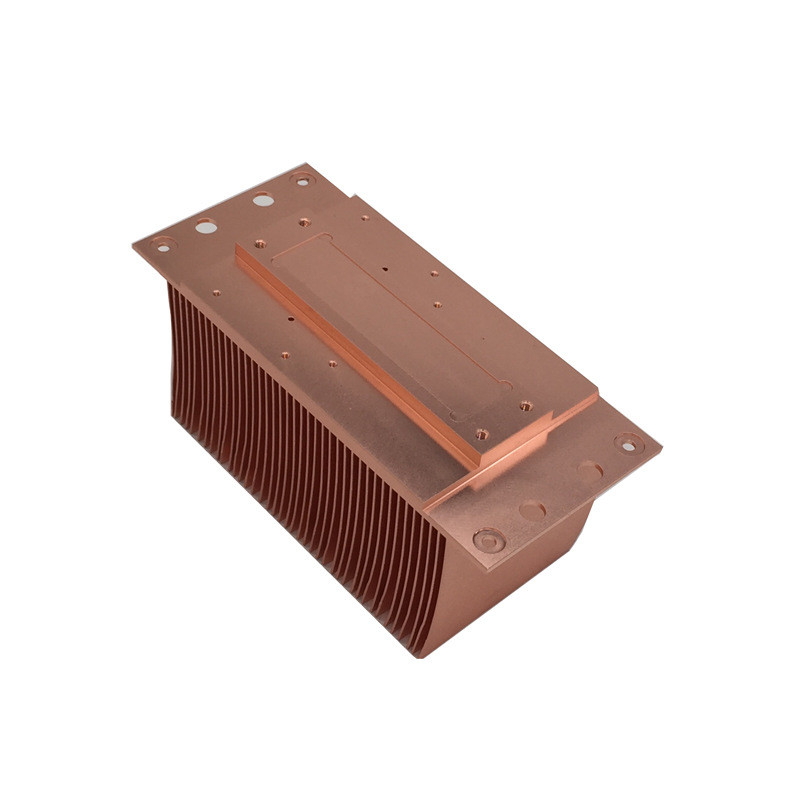

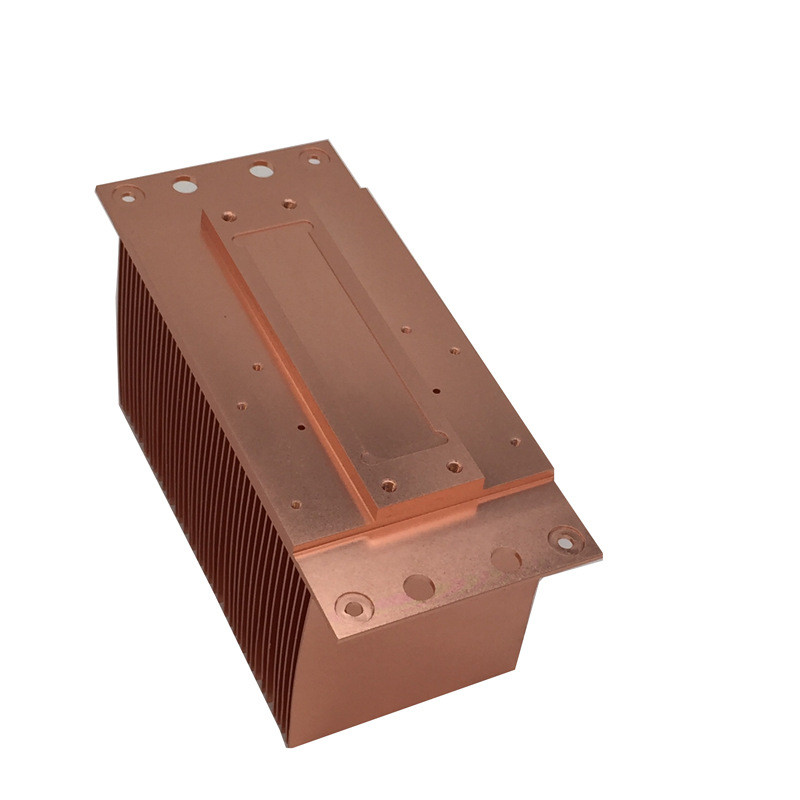

Beschreibung des kupfernen gespalteten Flossen-Kühlkörpers

Gespaltete Flossen-Kühlkörper bieten optimierten in hohem Grade das Abkühlen an, während sie höhere Flossendichten als zulassen, was unter Verwendung der Verdrängungsmethodologien manufacturable ist, aber kein Schnittstellengelenk haben, das Wärmestrom wie die verbundenen oder bronzierten Flossenkühlkörper einschränkt. Anders als die verbundenen oder bronzierten Kühlkörper werden gespaltete Flossen-Kühlkörper aus einem Einzelstück des Materials hergestellt und Angebot verringerte thermischen Widerstand, da es kein Gelenk zwischen einer Basis und Flossen gibt. Diese Kühlkörper werden, indem man genau die Spitze der Basis schneidet, nannten das Spalten, das Falten es zurück zu, wo es zur Basis senkrecht ist, und das Wiederholen in regelmäßigen Abständen, um Flossen herzustellen hergestellt.

Spezifikation des gespalteten Kühlkörpers

Eigenschaft des Aluminiumkühlkörpers

Der spaltende Prozess ermöglicht hoher Flossendichte und dünnen Flossenkühlkörpergeometrie für optimale thermische Leistung. Indem sie als viel FlossenFläche in ein gegebenes Volumen verpacken, haben gespaltete Flossenkühlkörper größere Wärmeübertragung als andere Einzelstückbaukühlkörper wie verdrängte Aluminiumkühlkörper. Verglichen mit verdrängtem Aluminium, beruht gespaltete Flossenkühlkörperherstellung nicht auf teurer Werkzeugausstattung und stellt größere Entwurfsflexibilität und schnellere Erstausführung zur Verfügung. Stattdessen wird jede Flosse separat unter Verwendung des gleichen Werkzeugs geschnitten, das niedrigere Werkzeugkosten zulässt. Dieses ermöglicht Fodor-Technologie, gespaltete Flossenkomponenten für Ihr Produkt völlig besonders anzufertigen, das auch Flüssigkeitskühlungsanwendungen einschließt.

Der spaltende Prozess

Gespaltete Kühlkörper werden hergestellt, indem man Flossen von einer Stange des festen Kupfers oder des Aluminiums, unter Verwendung eines scharfen und genau kontrollierten Blattwerkzeugs abzieht. Das Werkzeug rasiert eine kleine Stärke des Materials, hebt sie an und verbiegt sie vertikal, um die Flosse zu bilden. Der abschließende Kühlkörper kann unter Verwendung der normalen Herstellungstechniken, wie CNC-maschinelle Bearbeitung maschinell bearbeitet werden. Gespaltete Kühlkörper erfordern minimale Werkzeugkosten, die es eine kosteneffektive Lösung macht. Gespaltete Kühlkörper können mit eingebetteten Wärmerohren auch besonders angefertigt werden, um Leistung weiter zu verbessern.

Anwendung des Aluminiumkühlkörpers

Gespaltete kupferne Kühlkörper liefern maximale Wärmeableitung in den Anwendungen mit begrenztem Raum und hohen Stufen von Belüftung. Sie sind eine kosteneffektive Lösung, wenn sie die niedrigen Werkzeugkosten und die optimierte Flossenbetrachten, Fläche.

Gespaltete Flossenkühlkörper werden allgemein in den folgenden Anwendungen gefunden:

1. Computer und elektronische Bauelemente
2. Telekommunikationsgerät
3. Industrielle Ausrüstung und Komponenten
4. Beleuchten von Lampen und von Haushaltsgerätindustrie
5. Automobilkomponenten

Gespaltete Kühlkörper können aus Aluminium oder Kupfer konstruiert werden, zulassend die vollen, einteiligen kupfernen Lösungen für das Hochleistungsabkühlen. Fodors sind kupferne gespaltete Flossenstandardkühlkörper mit Shurlock-Stiftzubehören für zuverlässige Montage und einfache Versammlung verfügbar.

Für das schnelles thermisches Modellieren und Vergleich des mehrfachen Kühlkörperbaus versuchen Sie bitte, mit uns in Verbindung zu treten, wir kann den freien Entwurf anbieten.
